flatbasestandsign
セット内容
▼set1
- フレーム x1
- ストッパーx2
- フラットベース x1
- ボルト小x4
- ボルト大x4
- 六角レンチ
▼set2
- 差し替え印刷プレート

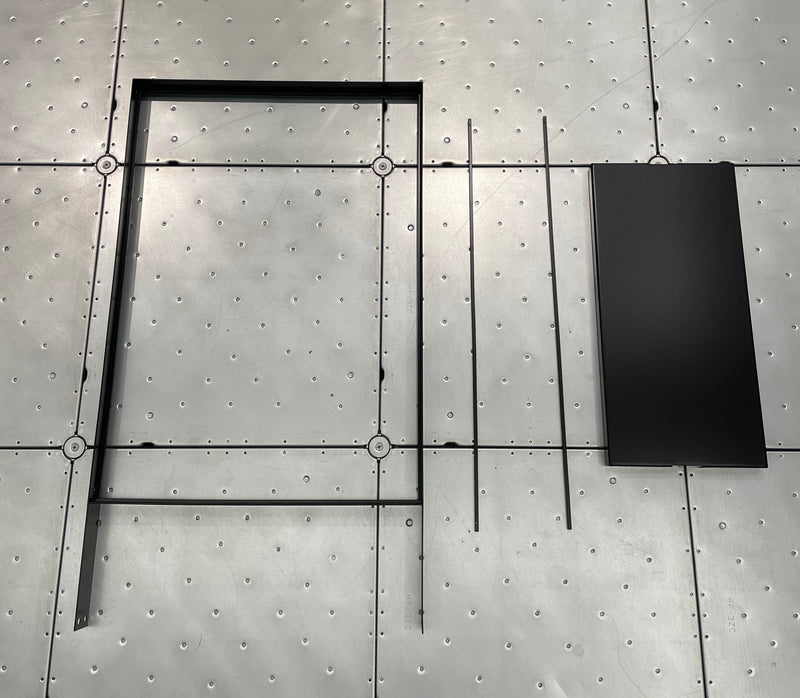

左から フレーム x1 ストッパーx2 フラットベース x1

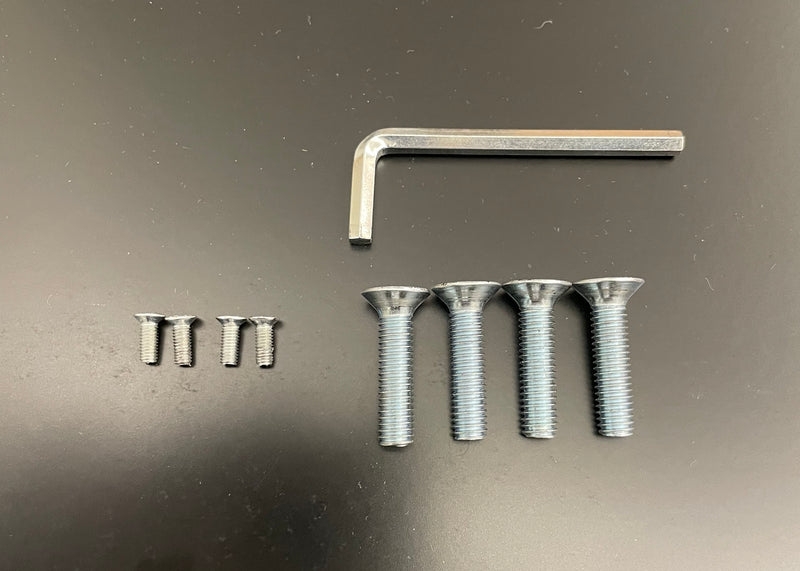

ボルト小 ボルト大 六角レンチ
⚠️重量があり大型です、必ず2人以上で作業してください。
▼組み立て方法
1. フレームとフラットベースを固定する

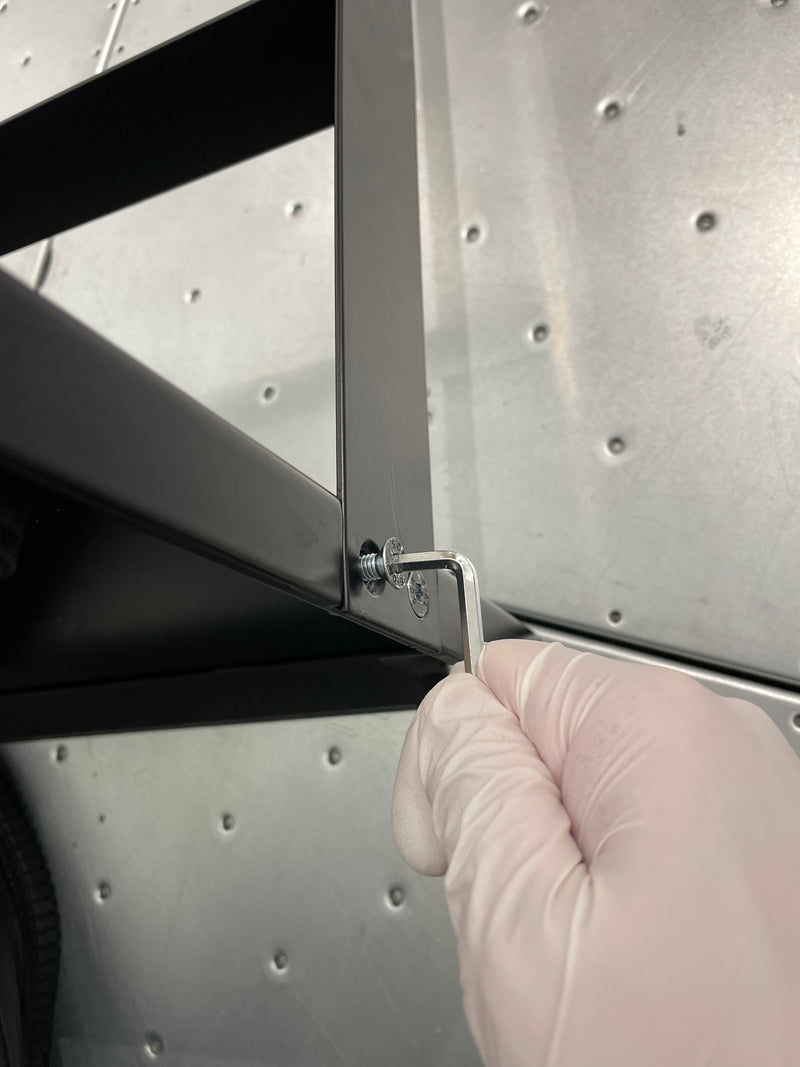

フレームとフラットベースを合わせ、ボルト大を4箇所、六角レンチで締める。
2. 水平を調整する

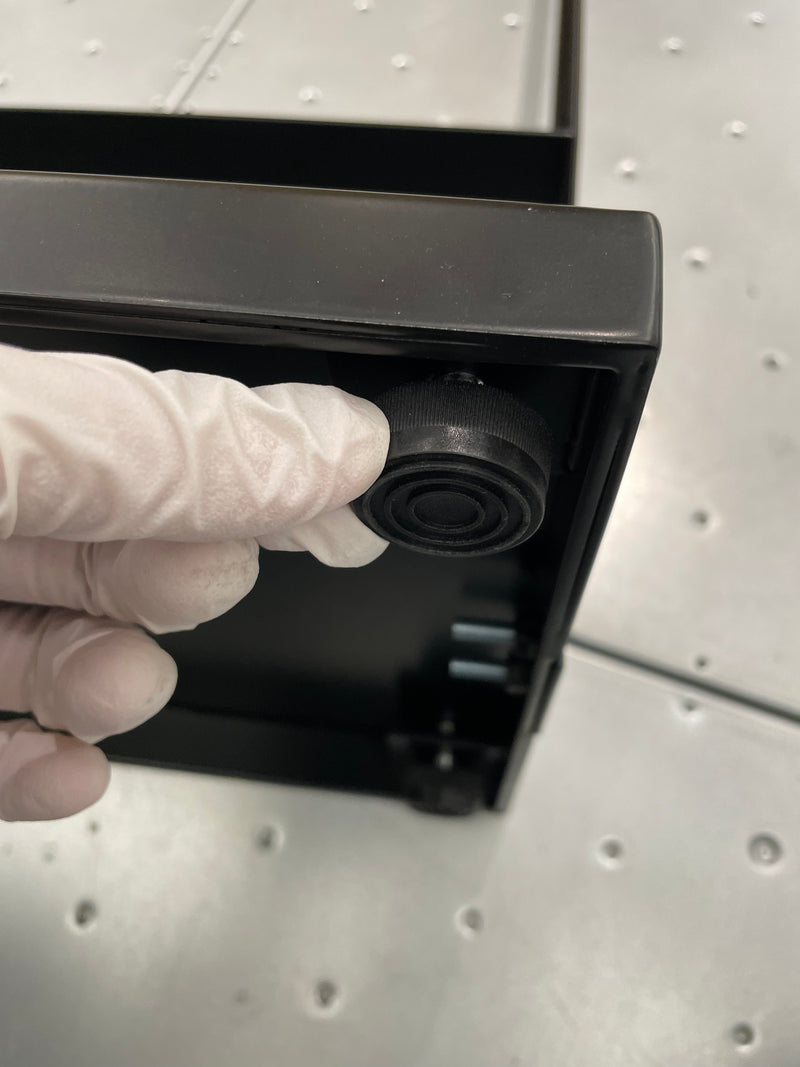

設置してガタつく場合は、ベース裏のアジャスターを回して水平を出す。
ボルトを４箇所を締めて組み立てる。
アジャスターで水平を調整

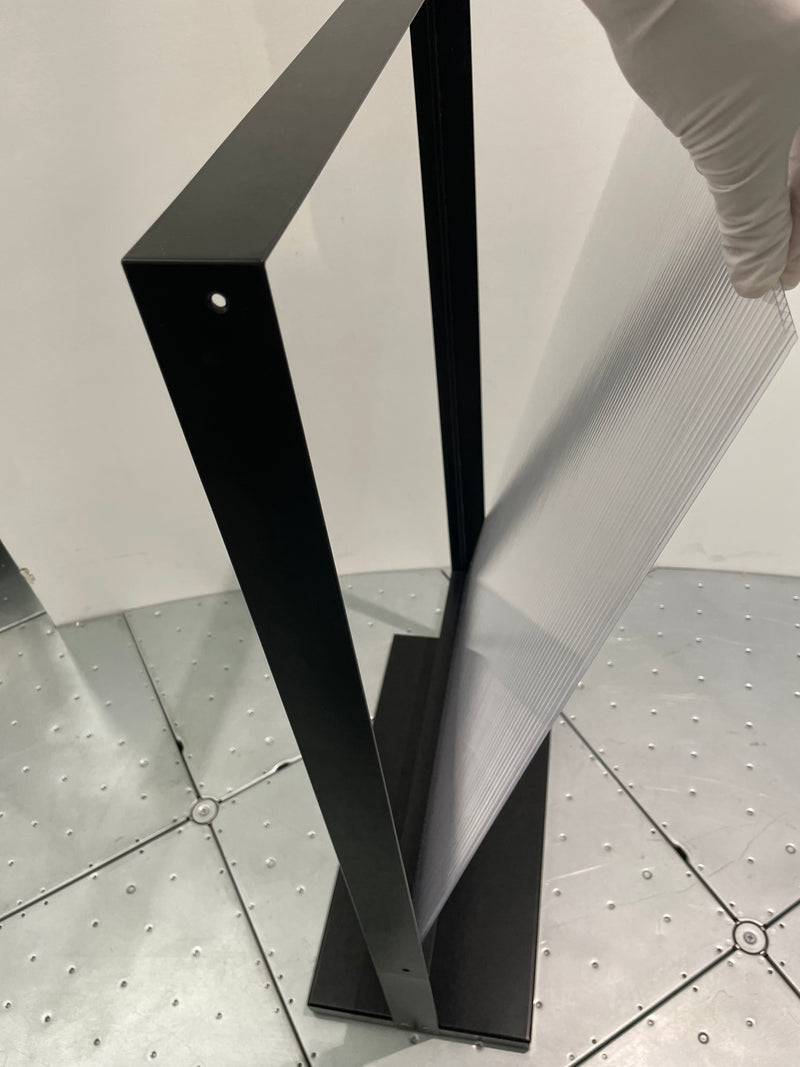

3. 差し替えプレートを差し込む

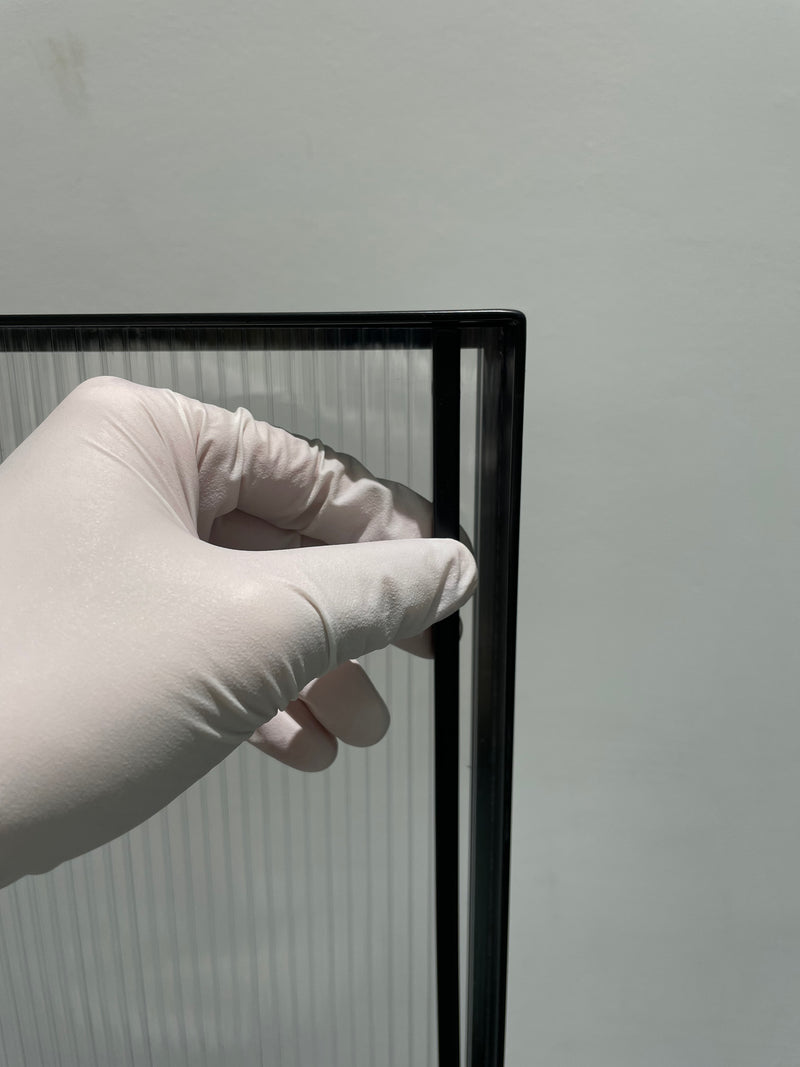

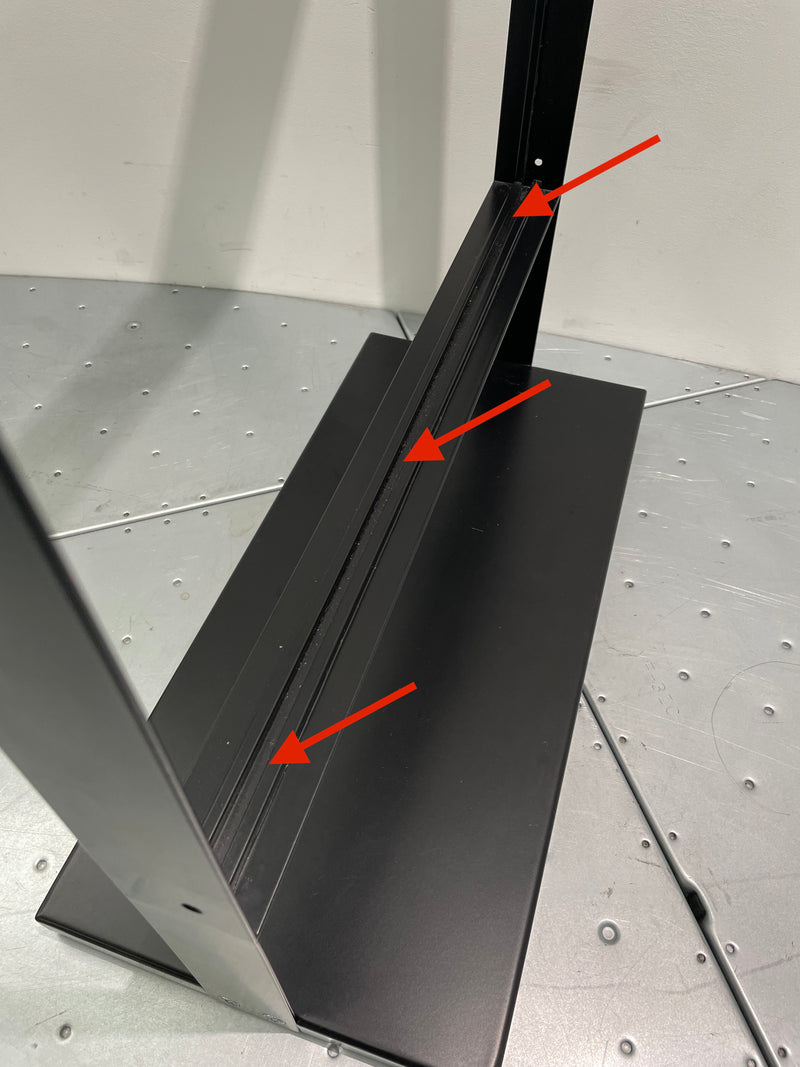

フレーム内側下部にある凹みに向けて、プレートを斜め上から差し込む。
※この時点では固定されていないため、1人が抜け落ちないよう押さえておく。
4. ストッパーで固定する

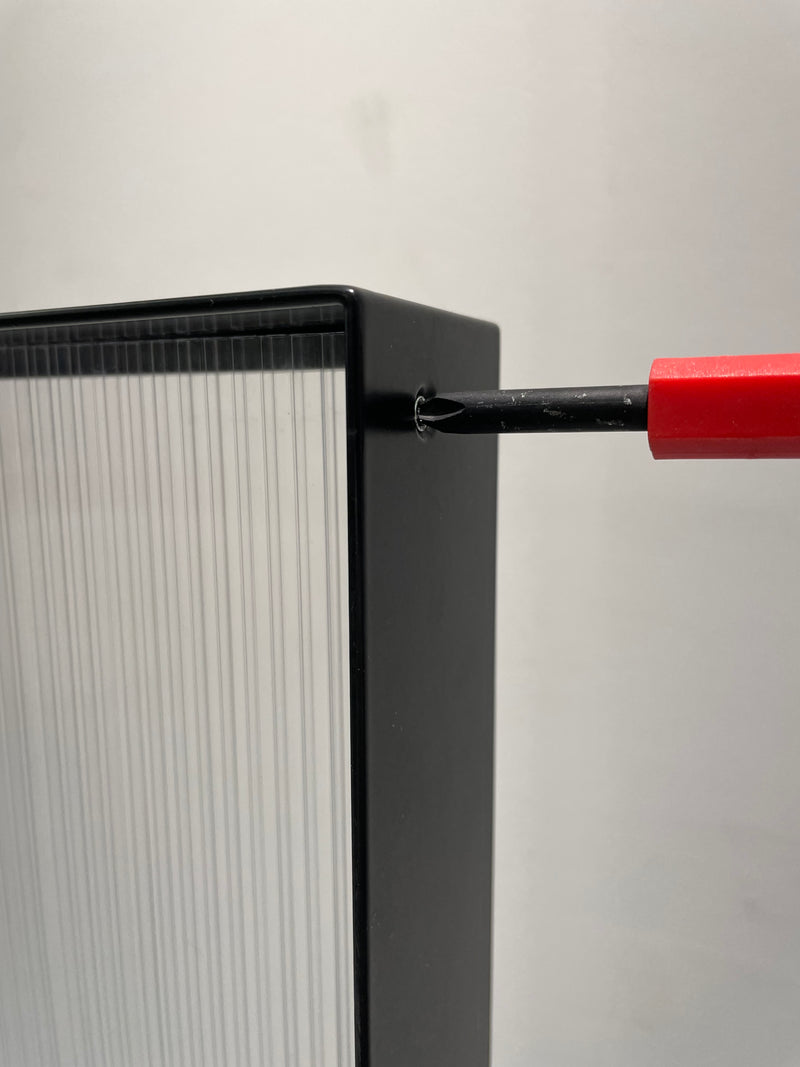

フレーム側面の穴とストッパーのネジ穴を合わせ、ボルト小で左右それぞれ2箇所、計4箇所を固定する。

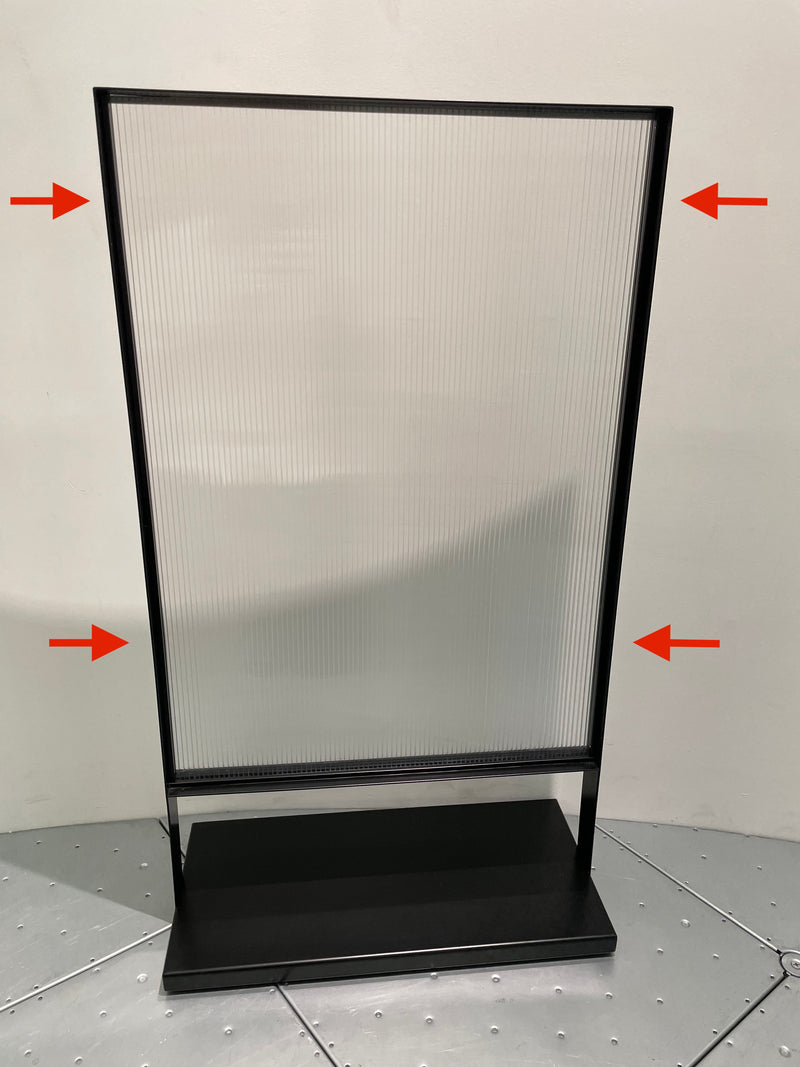

5. 計４箇所を固定して完成
